1. INTRODUCCIÓ
1.1. Tipus d'intercanviadors de calor
TORRES DE REFREDAMENT
Les torres de refredament són un tipus d'intercanviador de calor que té com a finalitat treure la calor d'un corrent d'aigua calenta, mitjançant aire sec i fred, que circula per la torre.
L'aigua calenta pot caure en forma de pluja i a l'intercanviar calor amb l'aire fred, vaporitza una part d'ella, eliminant-se de la torre en forma de vapor d'aigua.
Les torres de refredament es classifiquen segons la forma de subministrament d'aire en:
- Torres de circulació natural
- Atmosfèriques: El moviment de l'aire depèn del vent i de l'efecte aspirant dels aspersors. S'utilitzen en petites instal·lacions. Depèn dels vents predominants pel moviment de l'aire.
- Tir natural: El flux de l'aire necessari s'obté com a resultat de la diferència de densitats, entre l'aire més fred de l'exterior i humit de l'interior de la torre. Utilitzen xemeneies de gran alçada per obtenir el tir desitjat. Degut a les grans dimensions d'aquestes torres s'utilitza per a fluxos d'aigua de més de 200000gpm. És molt utilitzat en les centrals tèrmiques. A continuació es mostra el funcionament d'una torre de refredament amb tir natural:
- Torres de tir mecànic
L'aigua calenta que arriba a la torre és ruixada per mitjà d'uns aspersors que deixen passar cap avall el flux d'aigua a través d'uns orificis.
L'aire utilitzat per la refrigeració de l'aigua és extret de la torre de qualsevol de les formes següents:

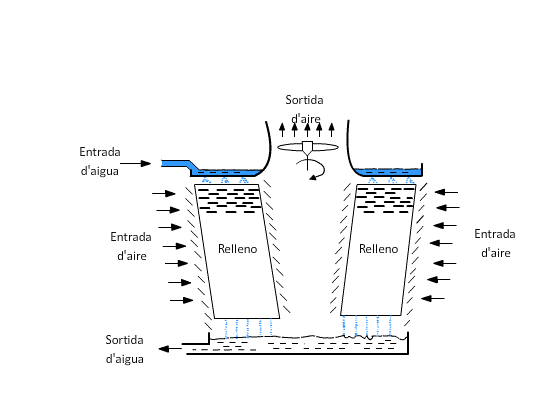

- Tir induït: l'aire es succiona a través de la torre mitjançant un ventilador situat en la part superior de la torre. Són les més utilitzades.A continuació es mostra el funcionament de les torres de tir induït:
- Tir forçat: l'aire es força per un ventilador situat en la part inferior de la torre i es descarrega per la part superior. A continuació es mostra el funcionament de les torres de tir forçat:
- Altres tipus: Torres de flux creuat. L'aire entra als costats de la torre fluint horitzontalment a través de l'aigua que cau. Aquestes torres necessiten més aire i tenen un cost d'operació més baix que les torres a contracorrent. A continuació es mostra el funcionament de les torres de flux creuat:
