1. INTRODUCCIÓ

1.1. Tipus d'intercanviadors de calor

PLAQUES

Un intercanviador de calor de plaques consisteix en una successió de làmines de metall armades en un bastidor i connectades de mode que entre la primera i la segona placa circuli un fluid, entre la segona i la tercera un altre, i així successivament. Aquestes plaques estan separades per juntes, fixades en una carcassa d'acer.
La circulació d'aquests fluids pot tenir diferents configuracions, en paral·lel i contracorrent.

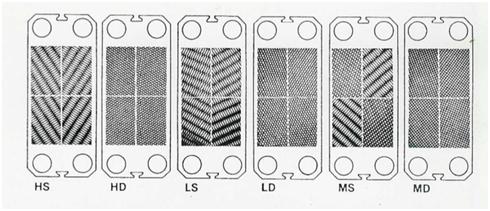

A la figura de sota es mostren diferents tipus de plaques que es poden trobar en un intercanviador de calor de plaques. Cada placa té canalitzacions diferents de fluid que indueixen a turbulència.
Si el fluid fred circula per la part de davant de la placa, el fluid calent ho fa per la part de darrere.

A continuació es mostra el funcionament d'un intercanviador de plaques (clicar al botó 1 de la imatge per veure-la en moviment):

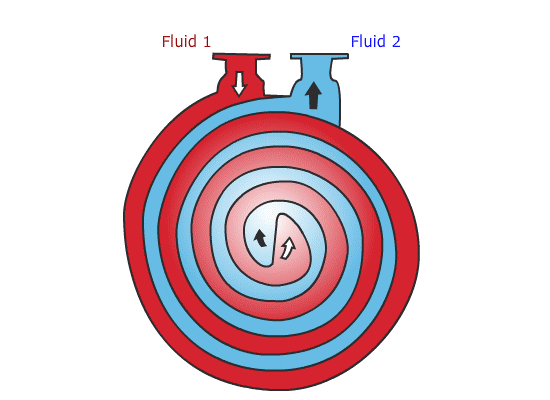

A continuació hi ha un intercanviador de calor de plaques on els fluxos treballen en espiral. (per veure el funcionament clicar al botó 1 de la imatge):
