1. INTRODUCCIÓ

1.1. Tipus d'intercanviadors de calor

TUBS CONCÈNTRICS O DOBLE TUB

A continuació es mostra el funcionament d'un intercanviador de calor de tubs concèntrics o doble tub

Els intercanviadors de calor de tubs concèntrics o doble tub són els més senzills que existeixen. Estan constituïts per dos tubs concèntrics de diàmetres diferents. Un dels fluids flueix per l'interior del tub de menor diàmetre i l'altre fluid flueix per l'espai anul·lar entre els dos tubs.

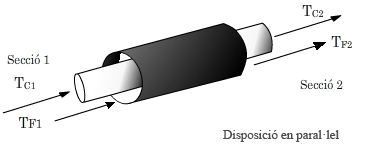

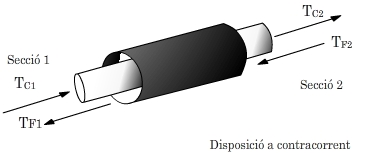

Hi ha dues possibles configuracions en quant a la direcció del flux dels fluids: a contracorrent i en paral·lel. A contracorrent, els dos fluids entren pels extrems oposats i flueixen en sentits oposats; en canvi en paral·lel entren pel mateix extrem i flueixen en el mateix sentit. A continuació es poden veure dues imatges amb les dues possibles configuracions dels fluids dins dels tubs.

Els intercanviadors de calor de tubs concèntrics o doble tub poden ser llisos o aletejats. S'utilitzen tubs aletejats quan el coeficient de transferència de la calor d'un dels fluids és molt més petit que l'altre. Com a resultat l'àrea exterior s'amplia, sent aquesta més gran que l'àrea interior.
El tub amb aletes transversals representat a continuació, s'utilitza quan la direcció del fluid és perpendicular al tub.

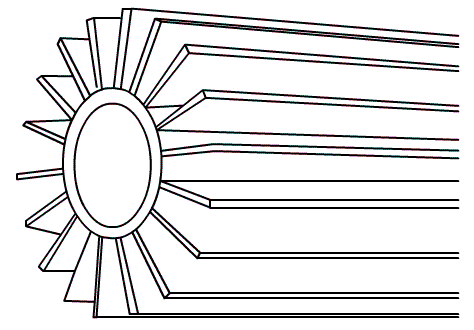

En canvi, quan la direcció del flux dels fluids és paral·lela al eix dels tubs, el tub és amb aletes longitudinals:

L'intercanviador de doble tub és el que s'utilitza per refredar o escalfar una solució d'un tanc encamisat i amb serpentí (Si es clica al botó 1 de la imatge es pot veure en moviment):

En aquest cas, per la camisa entra vapor (bombolles vermelles en el dibuix) que fa escalfar la solució. Pel serpentí entra aigua freda (blau en el dibuix) que fa baixar la temperatura del reactor i ,a més, al baixar la temperatura, es controla la reacció que es produeix.
