4. PROCEDIMENT EXPERIMENTAL
4.1. Coneixements previs abans de la realització de la pràctica
En aquest apartat s'explicaràn algunes coses que s'han de tenir en compte abans de realitzar les dues pràctiques.
4.1.1. Psicròmetre
La humitat ambiental es mesura amb un psicròmetre:
Figura 4.1. Psicròmetre
Figura 4.2. Taula psicromètrica
El psicròmetre funciona amb un termòmetre de bulb humit amb aigua destil·lada i un termòmetre sec. A continuació es mostra un exemple de càlcul de la humitat ambiental:
S'apunta la temperatura del termòmetre sec, en aquest exemple 22ºC. Es mira la temperatura del bulb humit, en aquest exemple de 19ºC. Ara s'ha de calcular la diferència entre la temperatura del termòmetre sec i del bulb humit per poder entrar a la taula psicromètrica (diferència = 22-19 = 3ºC). Ara entrant a la taula anterior, dóna un 75% d'humitat.
4.1.2. Baròmetre de mercuri
L'aparell per mesurar la pressió atmosfèrica és el baròmetre de mercuri:
Figura 4.3. Baròmetre de mercuri
Recordeu que 760 mmHg = 1 atm = 1.013·105 Pa.
4.1.3. Programa d'adquisició de dades amb l'ordinador

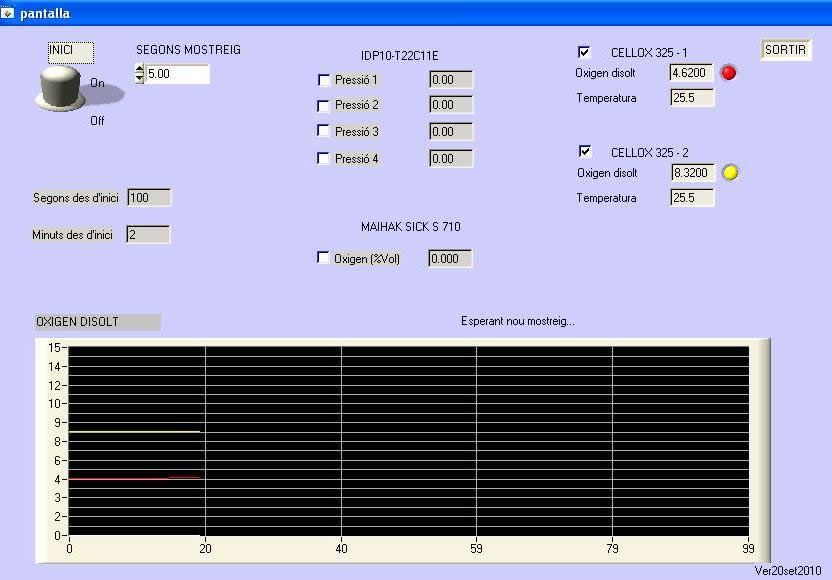

El programa d'adquisició de dades lab_quimica és el que es mostra a continuació:
La casella Cellox 325-1 surt seleccionada sempre per defecte i s'utilitza tant per la pràctica de l'ejector jet venturi com pel difusor (aquesta casella no s'ha de tocar). L'altre casella de sota (Cellox 325-2) s'utilitza només per la pràctica amb l'ejector jet venturi (aquesta casella s'ha de seleccionar abans de clicar el botó ON. Clicant al botó de l'esquerra es posa en posició ON i s'obre una finestra on s'ha de posar el nom i la ubicació on volem guardar les dades (exemple en un pendrive).

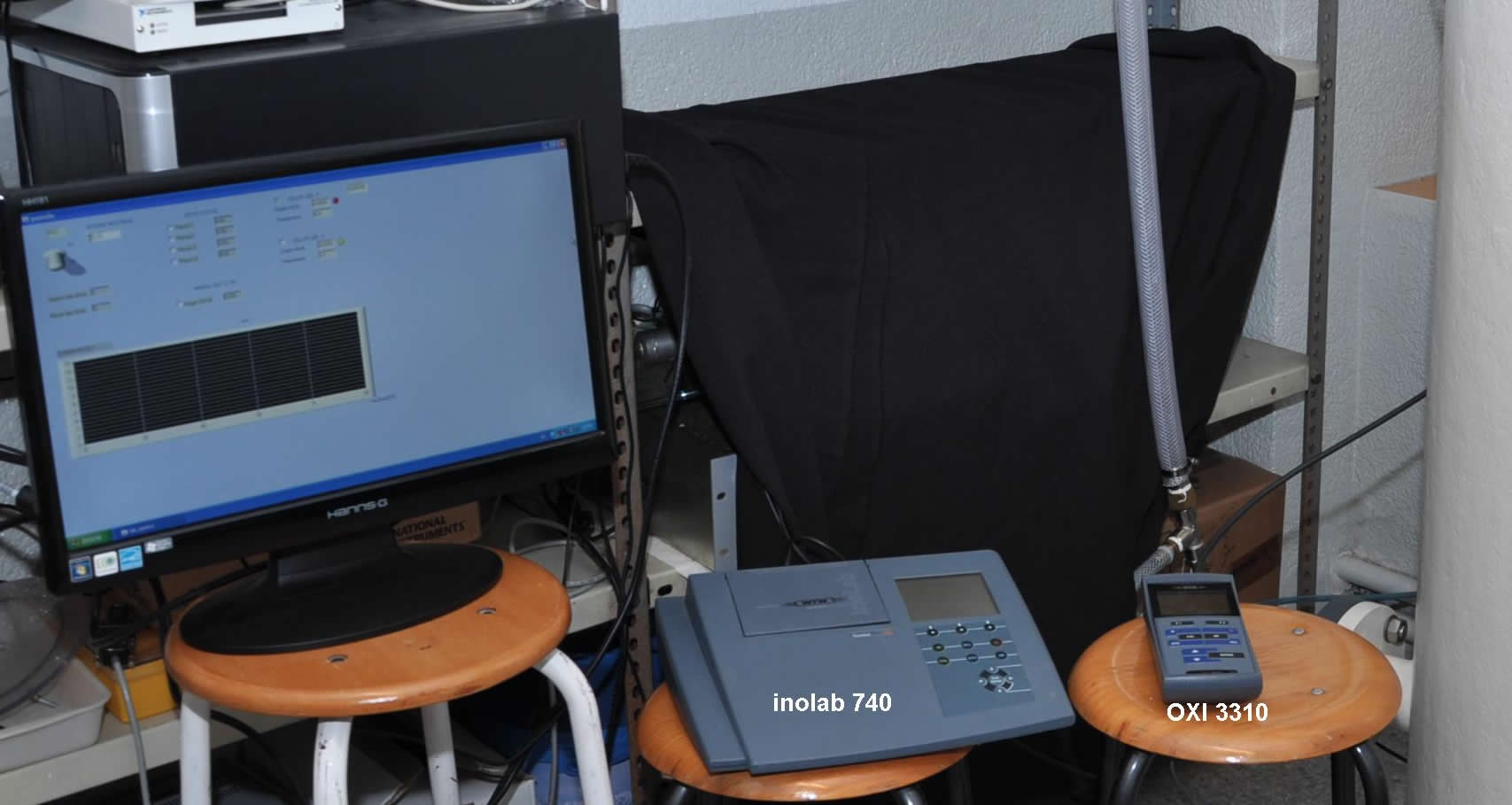

Els aparells sensors d'oxigen dissolt són els que es mostren a la imatge següent (inolab 740 i OXI 3310):
Figura 4.4. Pantalla d'ordinador i aparells sensors d'oxigen dissolt.
En els següents apartats s'explicaran els passos per engegar els dos aparells:
4.1.4. Aparell Inolab 740:
S'engega pel botó ON/OFF:
A continuació surt un missatge i s'ha de prémer OK en el botó que hi ha a sota del missatge que diu OK.
Aquest aparell per apagar-lo només s'ha de prémer el botó ON/OFF una estona fins que s'apagui.
4.1.5. Aparell OXI 3310:
S'engega pel botó ON/OFF, prement-lo una estona fins que s'engegui:
A continuació s'ha de prémer el botó F2 una estona fins que surti un missatge i prémer el botó ENTER.
Per apagar aquest aparell:
Primerament prémer F2 fins que surti un missatge que diu " Stop automatic output?". Baixar amb la fletxa de l'aparell fins arribar al missatge que diu "YES" i prémer el botó ENTER de l'aparell. Finalment prémer el botó ON/OFF una estona fins que s'apagui.
4.1.6. Com obrir les dades guardades en format .txt
Les dades guardades a l'ordinador o al pendrive, estan en format .txt, per tant per poder obrir-les i poder treballar amb l'Excel es seguiran els següents passos:
- Primerament s'obrirà el programa Microssoft Office Excel.

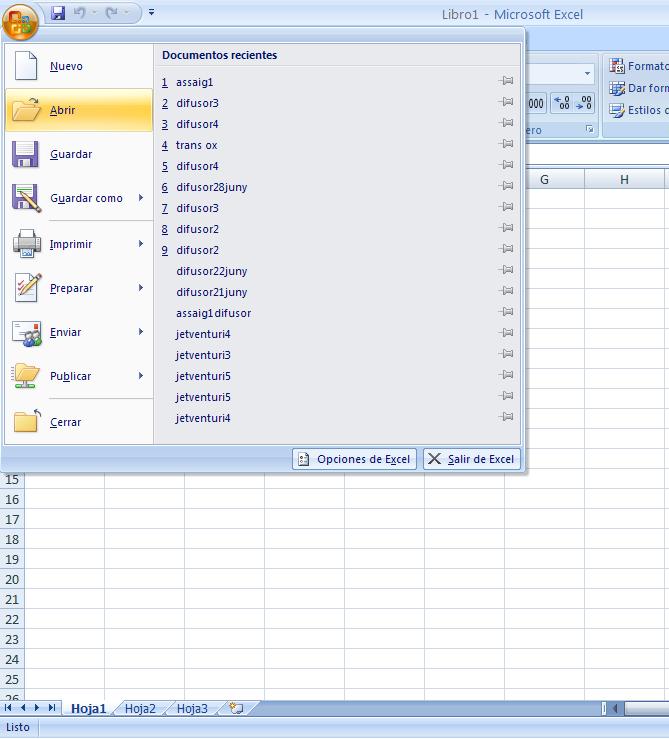

- Seguidament es clicarà a obrir document:

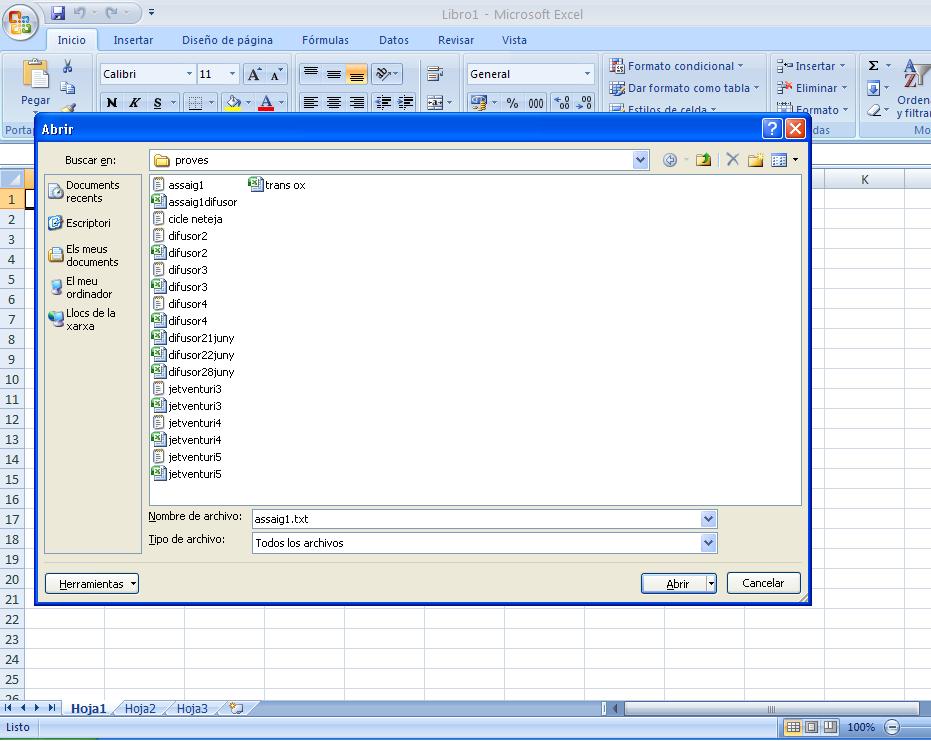

- A continuació es seleccionarà l'arxiu que nosaltres hem guardat a l'ordinador o al pendrive (per veure el nostre arxiu es seleccionarà la carpeta on estan guardades les dades i després a "tipos de archivos: todos los archivos"):

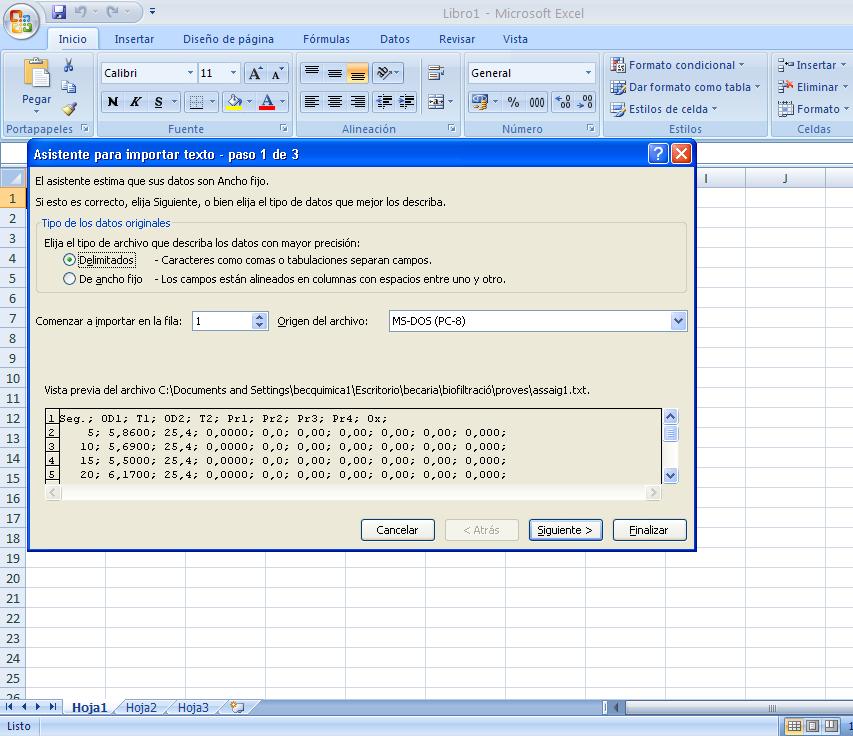

- Al clicar a obrir sortirà un assistent amb diferents passos. El primer pas és seleccionar "delimitados" i treure la selecció de l'altre casella:

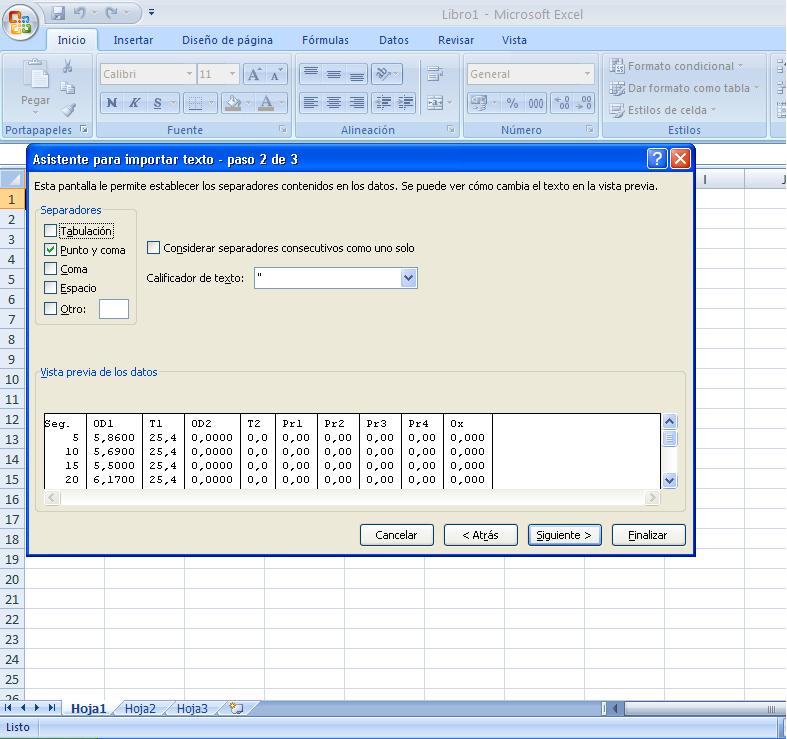

- Un cop es clica a següent, surt el pas 2, on s'ha de seleccionar punt i coma i treure la selecció de tabulació (aquesta última surt per defecte):

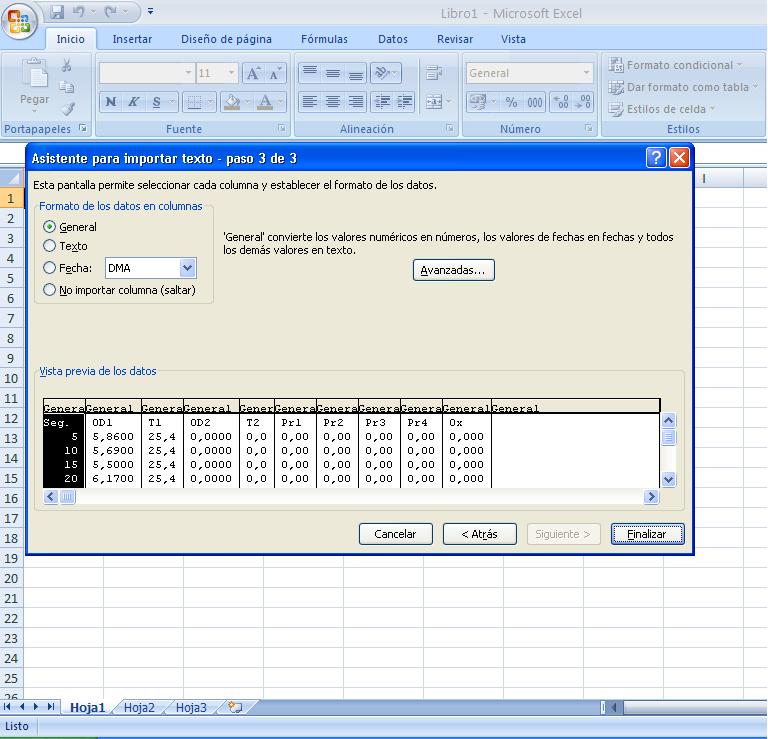

- Al prémer següent surt el tercer pas, on no s'ha de tocar res, i clicar finalitzar:
- Finalment apareixerà la taula amb els nostres resultats.
