2. CONFIGURACIONES DE LOS INTERCAMBIADORES DE CALOR

2.2. Contracorriente

En la imagen siguiente hay un intercambiador de calor de doble tubo con la configuración a contracorriente:

Donde el fluido 1 es el fluido caliente (rojo) que circula por el tubo interior y el fluido 2 es el fluido frío (azul) que circula por el tubo más exterior.

A continuación se muestran los diferentes diagramas de distribución de las temperaturas, según si hay cambio de fase de algunos de los fluidos o no (el fluido de color azul es el fluido frío y el de color rojo el fluido caliente):

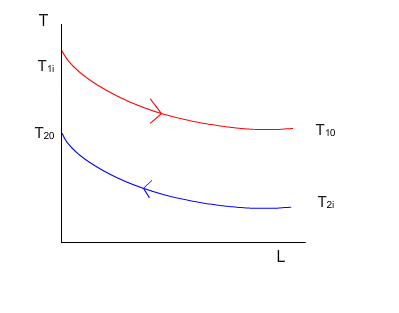

En este primer gráfico, ninguno de los fluidos experimenta un cambio de fase.

En este gráfico, el fluido caliente se condensa, es decir, que la temperatura al cambiar de fase, se mantiene constante.

En este último gráfico, se puede ver que el fluido frío mantiene la temperatura constante, porque hay un cambio de fase, se está evaporando.
