2. CONFIGURACIONES DE LOS INTERCAMBIADORES DE CALOR

2.1. PARALELO

En la siguiente imagen hay un intercambiador de calor de doble tubo con la configuración en paralelo :

Donde el fluido 1 es el fluido caliente (rojo) que circula por el tubo interior y el fluido 2 es el fluido frío (azul) que circula por el tubo más exterior.

A continuación se muestran los diferentes diagramas de distribución de las temperaturas, según si hay cambio de fase de alguno de los fluidos o no (el fluido de color azul es el fluido frío y el de color rojo el fluido caliente):

En este primer gráfico, ninguno de los fluidos experimenta un cambio de fase.

En este gráfico, el fluido caliente se condensa, es decir, que la temperatura al cambiar la fase, se mantiene constante.

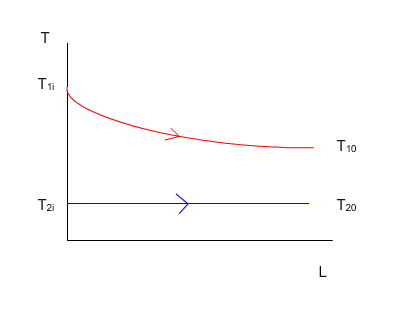

En este último gráfico, se puede ver que el fluido frío mantiene la temperatura constante, porque hay un cambio de fase, se está evaporando.
