4. MÉTODOS GENERALES DE CÁLCULO DE LOS INTERCAMBIADORES

4.2. Método ε-NTU

4.2.1. Gráficos del método E-NTU para diferentes equipos

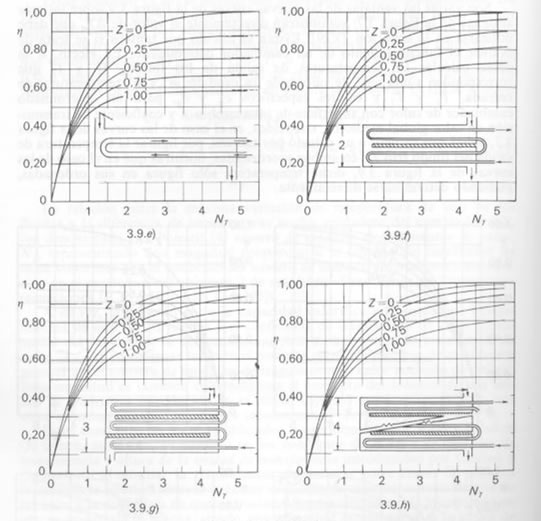

A continuación se muestran los gráficos del método E-NTU para diferentes equipos o configuraciones diferentes (η = ε, y N_T = NTU ):

a) Intercambiador 1-1 (contracorriente).

b) Intercambiador 1-1 (paralelo).

c) Intercambiador multitubular de flujo cruzado 1-1. Fluido externo mezclado.

d) Intercambiador multitubular de flujo cruzado 1-1. Ambos fluidos sin mezclar.

e) Intercambiador multitubular 1-2, 1-4, 1-6,...

f) Intercambiador multitubular 2-4, 2-8, 2-12,...

g) Intercambiador multitubular 3-6, 3-12, 3-18,...

h) Intercambiador multitubular 4-8, 4-16, 4-24,...
