4. MÈTODES GENERALS DE CÀLCUL DELS BESCANVIADORS

4.2. Mètode ε-NTU

4.2.1. Gràfics del mètode E-NTU per diferents equips

A continuació es mostren els gràfics del mètode E-NTU per diferents equips o configuracions diferents (η = ε, i N_T = NTU ):

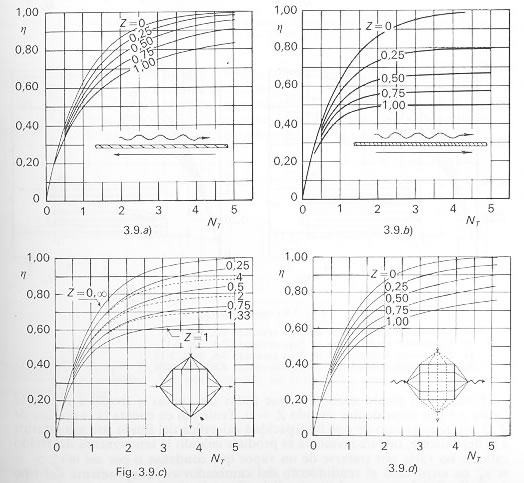

a) Intercanviador 1-1 (contracorrent).

b) Intercanviador 1-1 (paral·lel).

c) Intercanviador multitubular de fluxe creuat 1-1. Fluid extern mesclat.

d) Intercanviador multitubular de fluxe creuat 1-1. Ambdós fluids sense mesclar.

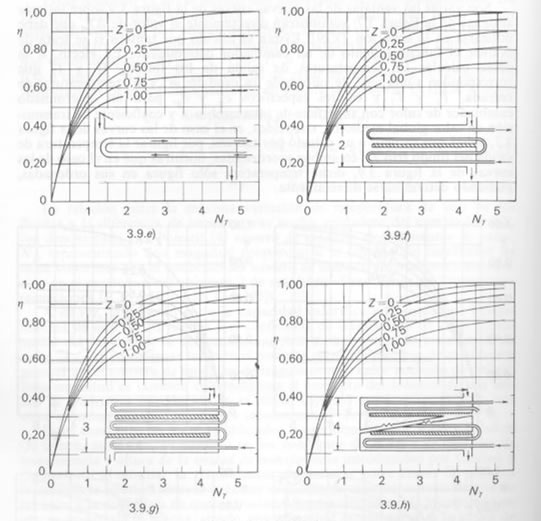

e) Intercanviador multitubular 1-2, 1-4, 1-6,...

f) Intercanviador multitubular 2-4, 2-8, 2-12,...

g) Intercanviador multitubular 3-6, 3-12, 3-18,...

h) Intercanviador multitubular 4-8, 4-16, 4-24,...
