3. PLANTA PILOTO DE ABSORCIÓN DE GASES
3.1. Partes principales de la planta piloto
3.1.3 Panel de elementos
A continuación se muestra el panel de elementos de medida y de regulación, tal y como están situados en el equipo y la descripción de cada uno de ellos, especificando cuáles son sus características y sus funciones.
Figura 3.8: Panel de elementos.
1- Manómetro tipo Bourdon.
2- Válvula de ajuste del caudal de dióxido de carbono.
3- Caudalímetro del dióxido de carbono.
4- Caudalímetro de aire.
5- Válvula de ajuste del aire.
6- Termómetro.
7- Caudalímetro de agua.
8- Válvula de ajuste del agua.
9- Manómetros tubulares en forma de U.
A continuación explicaremos cada una de las partes que lo componen:
MANÓMETRO TIPO BOURDON:
Figura 3.9: Manómetro tipo Bourdon.
En la planta piloto el manómetro marca la presión relativa que hay dentro de toda la columna de absorción, de manera que en todo momento se sabe en qué presión está trabajando. La unidad de medida de este aparato es el bar. La única limitación que tiene es la presión máxima a la que puede trabajar la planta, aunque este manómetro puede medir hasta 2,5 bares, el aparato sólo puede trabajar hasta 1 bar de presión, por cuestiones de seguridad.
CABALÍMETRO Y VÁLVULA DE AJUSTAMIENTO DEL CO2:
El caudalímetro es un instrumento de medida, que sirve para medir el caudal. Se pueden encontrar de diferentes tamaños y de diferentes unidades, dependiente de lo que se quiere medir. En este caso la medida será de dióxido de carbono y sus unidades son los l / min.

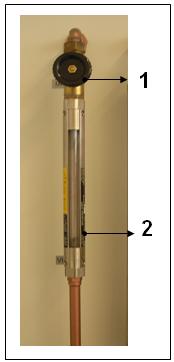

Figura 3.10: Caudalímetro de dióxido de carbono.
Donde:
1- Válvula de ajuste del CO2.
2- Caudalímetro de CO2.
Este tipo de caudalímetro se encuentra presente en la parte izquierda del panel de elementos, tal y como se muestra en la figura 3.10. Este sirve para determinar qué cantidad de dióxido de carbono se quiere introducir en la columna. Para regular este caudal se hace por la válvula de ajuste del dióxido de carbono. Hay que tener en cuenta que éste mezclado con el aire de manera que a la vez de regular el caudal del CO2 se debe hacer moviendo las dos válvulas de ajuste (la del aire y la de CO2); ya que cuando se mueve el caudal del aire, instantáneamente también cambia el caudal de CO2.
Sus características son las siguientes:
- Modelo ABB D10A11.
- Unidades de medida son: de l/min.
- Presión máx: 30 bar.
- Temperatura máx: 30 º C
- Caudal: 0-5,5 l/min.
CABALÍMETRO Y VÁLVULA DE AJUSTAMIENTO DE AIRE:
A continuación se muestran las imágenes del caudalímetro y de la válvula de ajustamiento del aire.

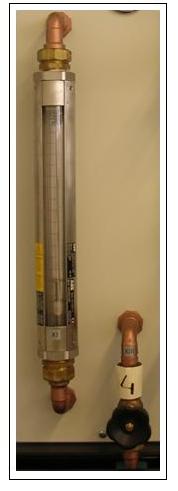

Figura 3.11: Caudalímetro de aire.

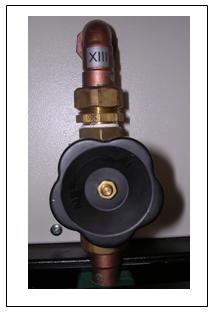

Figura 3.12: Válvula de ajustamiento del aire.
Estos aparatos nos sirven para poder regular el caudal de aire que debe introducirse en la columna. Previamente este aire es filtrado por un filtro de un cierto tamaño de porosidad, ya que es captado del ambiente se han de eliminar las partículas grandes. Una vez se capta el aire, se debe comprimir a partir del compresor. Cuando el aire ya se ha comprimido pasa hacia dentro de la columna, regulado por la válvula de ajuste del nivel del aire. Dentro de la columna, en la parte inferior, hay otro filtro, donde este filtro sirve para retener las partículas que hayan podido pasar, de manera que no puedan llegar dentro de la columna.
Sus características son:
- 1 pulsada.
- Presión máx. 10bars.
- Temperatura máx. 30 º C
CABALÍMETRO Y VÁLVULA DE AJUSTAMIENTO DEL AGUA Y TERMÓMETRO:
En la figura 3.13 se observa un caudalímetro de agua que está situado en la parte central del panel, también está el termómetro y su válvula de regulación.
No existe un medidor de caudal universal para cualquier tipo de fluido. En función de sus características (si es un gas, vapor, si tiene contenidos de sólidos, si es tóxico, corrosivo ...) la elección del medidor será una u otra.
El objetivo principal de este caudalímetro es determinar con qué caudal de agua se está trabajando en todo momento, dentro de la columna. Para poder regular hay que girar la válvula de regulación del caudal del agua hacia la derecha si se quiere bajar el volumen (cerrar la válvula), y hacia la izquierda si se quiere aumentar el caudal (abrir la válvula).
El termómetro marca cuál es la temperatura del agua que circula por la columna. Es aconsejable no trabajar a temperaturas superiores a 30-32 º C, ya que algunos aparatos del equipo, la temperatura máxima a la que pueden trabajar es de 30 º C.
Figura 3.13: Caudalímetro de agua.
Donde:
1 - Válvula de ajuste del agua.
2 - Caudalímetro de agua.
3 - Termómetro.
Las características del rotámetro son:
- Rango de caudal de 000 a 600 l/h
- Rango de trabajo de 75 a 250 l/h
Las características del termómetro son:
- Rango de temperatura de 00-60 º C
- Rango de trabajo de 20 a 31 º C.
MANETAS TUBULARES EN FORMA DE "U" Y GRIFOS DE REGULACIÓN
Estos manómetros sirven para mesurar la presión relativa que hay dentro la columna, de una manera fraccionada.
Figura 3.14: Manómetros tubulares en forma de "U".
Figura 3.15: Grifos de regulación.
El manómetro que se muestra en la figura 3.14 es un manómetro de columna de agua, esto quiere decir que la unidad de medida son los mmH2O. Las dos columnas están formadas por dos tubos de plástico en forma de U, donde el interior de estos tubos hay agua destilada, es introducida por la parte superior donde se encuentran los grifos de regulación (figura 3.15). Hay que tener muy claro cuáles son las conexiones correctas antes de poner en marcha el aparato, ya que debido a la presión que hay dentro de la columna, el agua de los manómetros en forma de U, sale por estas grifos. De tal manera que luego se han de volver a calibrar.
La calibración de estos manómetros se puede realizar abriendo los grifos, la que provoca una liberación de la presión que hay retenida dentro el agua con la presión atmosférica baja. Para volver a tener la misma cantidad de agua se puede hacer a partir de una jeringa conectada a un tubo de plástico del tamaño de la apertura del grifo como por ejemplo la que se muestra en la figura 3.16. Una vez introducida el agua hay que volver a cerrar los grifos y abrir el aparato para comprobar que hay una buena conexión.
Las conexiones correctas son las siguientes:
- Base de la columna - grifo de la derecha.
- Centro de la columna-grifo central
- Jefe de la columna - grifo de la izquierda.
La DP1 y la DP7 son las diferencias de presiones que hay dentro de la columna. La DP1 es la diferencia de presión existente entre la parte superior y la parte central de la columna. En cambio la DP2, es la diferencia de presión existente entre la parte inferior y la parte central de la columna.

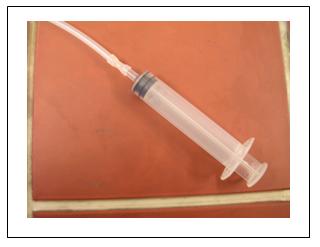

Figura 3.16: Conexión de la jeringa con el tubo de goma.
