4. PROCEDIMIENTO EXPERIMENTAL

4.1. Calibración del Oxybaby

El método elegido para medir qué tanto por ciento de dióxido de carbono hay aire, es con la utilización del aparato de medida llamado Oxybaby.

Figura 4.1: Oxybaby.

El Oxybaby es un el instrumento portátil, sin cables, para medir la cantidad de CO₂ y O₂ que hay dentro de la columna. Este tiene un rango de medida que va desde el 0 vol.% hasta el 100 vol.% de dióxido de carbono oxígeno. Los tanto por ciento son en volúmenes de gases no combustibles.

Su utilización es sencilla y relativamente cómoda. Este aparato no se puede mojar, ya que las lecturas que hace con presencia de agua serían erróneas y además se estropearía el equipo. Si hay algún punto de medida que haya presencia de agua, se debe solucionar el problema, ya que sino en ese mismo punto no se puede realizar la lectura.

La alimentación de corriente del aparato es por medio de pilas recargables de alta calidad, en el caso de que el aparato no tenga suficientemente batería, entonces se marca en la pantalla, o si está muy apurado se apaga. En ambos casos habrá que conectarlo con el cargador, para poder cargar las pilas. El aparato espira, por una pequeña bomba incorporada, una cantidad de muestra de gas, la cual hace una comparación con unos valores grabados previamente como patrones de referencia. La conduce hacia la célula de oxígeno y de dióxido de carbono. La medida del CO₂ se hace a partir del principio de absorción de infrarrojo.

Este tiene una compensación de presión automática. Así se consigue reducir los errores de medida debido a la diferencia de presiones, del ambiente o de los lugares de medida.

Al finalizar la lectura, el aparato la almacena en un archivo, de forma automática, el valor obtenido de CO₂ y O₂, junto con el día y hora de la toma de muestra. Si el archivo donde se guarda está lleno, se borra automáticamente el valor más antiguo registrado.

Instrucciones de funcionamiento.

El Oxybaby tiene dos modelos de funcionamiento que son los siguientes: la medida Simple-Hold y la medida en Continuo, descritos posteriormente.

Antes de utilizar por primera vez el aparato hay que recargar las pilas durante dos horas.

- Abrir y cerrar la protección de la aguja.

Se recomienda abrir la protección de la aguja justo antes de la medida y cerrarla directamente una vez acabada la lectura.

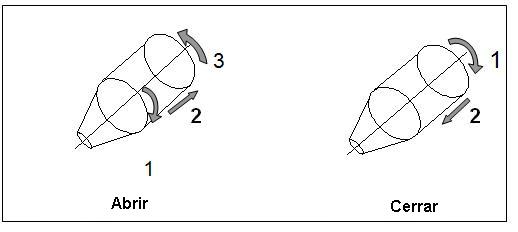

Figura 4.2: Protección de la aguja.

Para abrir la protección, hay que tener cuidado porque sale la aguja hacia fuera y si no se hace con precaución se puede clavar en la mano. Primero hay que girar la protección hacia la derecha un cuarto de vuelta, después pulsar hacia adentro y en el mismo tiempo volver a girar hacia la izquierda un cuarto de vuelta más.

Para cerrar la protección, por esconder la aguja, sólo hay que girar un cuarto de vuelta hacia la derecha y ya se esconde la aguja.

- Poner en marcha:

La conexión del equipo se realiza pulsando el botón . La pantalla muestra el Software-Versión y el número de serie de su analizador. A continuación aparece la última medida indicando la concentración de oxígeno y dióxido de carbono, junto con la hora y la fecha de la medida realizada.

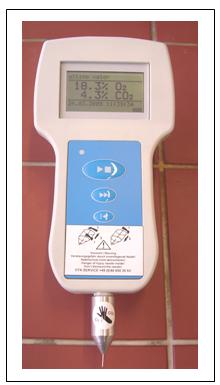

Figura4.3: Oxybaby.

Figura 4.4: Pantalla inicial del Oxybaby.

1- Data.

2- Hora.

3- Nivel de batería.

- Acceder al Menú:

Dentro del menú hay varias opciones, para acceder es necesario pulsar .

* Escoger el método de funcionamiento:. Clicar en para cambiar el modelo, se tiene que pulsar . Una vez escogido el modelo deseado retrocedemos hasta el menú con el botón .

• Sample-Hold: método que sirve para medir la concentración de CO₂ y O₂, en un punto de medida, durante 15 segundos. Una vez hecha la lectura, los valores se guardan de forma automática con la fecha y hora de realización.

Si se desea incrementar el tiempo de lectura se puede hacer pulsando .

Figura 4.5: Pantalla del modelo de operación (1).

• Continuo: método para hacer lecturas seguidas de la concentración de CO₂ y O₂, del punto de medida, los valores se guardan de forma automática, en un archivo, cada 10 segundos. La medida se puede para en todo momento pulsando con.

Figura 4.6: Pantalla del modelo de operación (2)

* Cambiar la hora y el día:

Es la siguiente pantalla que aparece después de elegir el método de funcionamiento. En la parte inferior de la pantalla se muestra la fecha y hora. Para confirmar que se quiere realizar un cambio hay que pulsar.

Para escoger la siguiente cifra que se indique de forma correcta el día, confirmar los datos con . Para ir al menú de medición pulsar.

Figura 4.7: Pantalla día y hora

* Calibración:

Hay que tener en cuenta que hay cuatro puntos de calibración a realizar de la siguiente forma.

• 0,0% O₂: Para realizar el 0% de oxígeno se debe conectar el aparato a una salida de N₂, ya que se necesita un gas que no contenga oxígeno. La salida de N₂ se encuentra en el laboratorio de química instrumental de la EPSEM.

Figura 4.8: Ubicación de la salida de N₂ en el laboratorio de química instrumental de la EPSEM.

Iniciar la medida con el botón y esperar hasta que el aparato acabe de hacer la lectura. El valor medido se archiva en la pantalla y vuelve a salir 0%.

Para seguir la calibración de debe pulsar y para volver al menú.

Figura 4.9: Pantalla calibración 0,0% O₂.

• 20,9% O₂: La calibración se realiza con el aire del ambiente. Para iniciar la calibración pulsar el botón. Mientras la pantalla esté parpadeando significa que el aparato está midiendo. El valor se archiva en la pantalla y vuelve a salir 20,9%.

Para seguir la calibración de debe pulsar y para volver al menú.

Figura 4.10: Pantalla de calibración 20,9%O₂ .

• 0,0% CO₂ : Hay que calibrar con un gas cero que no contenga CO₂, por lo que se vuelve a utilizar el N₂ .

Para iniciar la calibración pulsar. Mientras la pantalla esté parpadeando significa que el aparato está midiendo. El valor se archiva en la pantalla y vuelve a salir 0%.

Para seguir la calibración de debe pulsar y para volver al menú.

Figura 4.11: Pantalla de calibración 0,0% CO₂ .

• 100% CO₂ : Conectar el aparato en una salida del gas prueba, de CO₂del 100%.

Para iniciar la calibración pulsar. Mientras la pantalla esté parpadeando significa que el aparato está midiendo. El valor se archiva en la pantalla y vuelve a salir 0%.

Para volver al menú debemos pulsar .

Figura 4.12: Pantalla de calibración 100,0% CO₂.

* Idioma:

Aquí se puede elegir el idioma en que se quiera que opere el aparato (alemán, inglés, francés, español, italiano, holandés, polaco, finlandés, sueco, ruso y japonés). Para confirmar que se desea hacer una modificación pulsar.

A la parte inferior de la pantalla se muestra el idioma actual y por encima del idioma se muestra una línea negra con el botónse puede elegir otra idioma. Para confirmarlo apretar el botón.

Para volver al menú debemos pulsar.

Figura 4.13: Pantalla idioma.

- Realizar una medida:

Colocar el aparato de medida en el punto de muestreo deseado de la columna, donde inicialmente hay que abrir la protección de la aguja.

Pulsar y esperar 15 segundos para que realice la lectura.

Figura 4.14: Ejemplos de toma de muestras en el PUNTO 1, PUNTO 2 i PUNTO 3.

- Apagar el aparato:

Para apagarlo sólo hay que pulsar durante 3 segundos el botón y asegurarse de que la aguja esté protegida por la protección.

Figura 4.15: Protección de la aguja.
