4. PROCEDIMENT EXPERIMENTAL

4.1. Calibratge de l'Oxybaby

El mètode escollit per mesurar quin tant per cent de diòxid de carboni hi ha a l’aire, és amb la utilització de l’aparell de mesura anomenat Oxybaby.

Figura 4.1: Oxybaby.

L'Oxybaby és un l’instrument portàtil; sense cables, per mesurar la quantitat de CO₂i O₂ que hi ha dins la columna. Aquest té un rang de mesura que va des del 0 % Vol fins el 100 % Vol de diòxid de carboni i d’oxigen. Els tant per cent són en volums de gasos no combustibles.

La seva utilització és senzilla i relativament còmode. És relativament còmode perquè aquest aparell no es pot mullar; ja que les lectures que fa amb presència d’aigua són errònies i a més a més s’espatlla l’equip. Si hi ha algun punt de mesura el qual hi hagi presència d’aigua, s’ha de solucionar el problema, ja que sinó en aquell mateix punt no es pot realitzar la lectura.

L’alimentació de corrent de l’aparell és per mitjà de piles recarregables d’alta qualitat, en el cas de que l’aparell no tingui suficientment bateria, llavors es marca a la pantalla, o si està molt apurat s’apaga. En aquests dos casos caldrà connectar-lo amb el carregador, per tal de poder carregar les piles. L’aparell aspira, per un petita bomba incorporada, una quantitat de mostra de gas, la qual fa una comparació amb uns valors gravats prèviament com a patrons de referència. La condueix cap a la cèl•lula d’oxigen i de diòxid de carboni. La mesura del CO₂ es fa a partir del principi d’absorció d’infraroig.

Aquest té una compensació de pressió automàtica. Així s’aconsegueix reduir els errors de mesura degut a la diferència de pressions, de l'ambient o dels llocs de mesura.

Al finalitzar la lectura, l’aparell l'emmagatzema en un arxiu, de forma automàtica, el valor obtingut de CO₂ i O₂, juntament amb el dia i l’hora de la presa de mostra. Si l’arxiu on es guarda està ple, s’esborra automàticament el valor més antic registrat.

Instruccions de funcionament.

L’Oxybaby té dos models de funcionament que són els següents: la mesura Simple-Hold i la mesura en Continu, descrits posteriorment.

Abans d’utilitzar per primera vegada l’aparell cal recarregar les piles durant dues hores.

- Obrir i tancar la protecció de l’agulla.

Es recomana obrir la protecció de l’agulla just abans de fer la mesura i tancar-la directament un cop acabada la lectura.

Figura 4.2: Protecció de l’agulla.

Per obrir la protecció, s’ha d’anar en compte perquè surt l’agulla cap en fora i si no es fa amb precaució es pot clavar a la mà. Primer cal girar la protecció cap a la dreta un quart de volta, després prémer cap endins i en el mateix temps tornar a girar cap a l’esquerra un quart de volta més.

Per tancar la protecció; per amagar l’agulla, només s’ha de girar un quart de volta cap a la dreta i ja es destenciona cap avall, tapant l’agulla.

- Engegar:

La connexió de l’equip es fa prement el botó . La pantalla mostra el Software-Versión i el nombre de sèrie del seu analitzador. A continuació hi apareix l’última mesura indicant la concentració d’oxigen i diòxid de carboni, juntament amb l’hora i la data de la mesura realitzada.

Figura4.3: Oxybaby.

Figura 4.4: Pantalla inicial Oxybaby.

1- Data.

2- Hora.

3- Nivell de bateria.

- Accedir a Menú:

Dins del menú hi ha vàries opcions, per accedir-hi cal prémer .

* Triar el mètode de funcionament:. Prémer , per canviar el model, s’ha de prémer , un cop triat el model desitjat es torna al menú amb el botó .

• Sample-Hold: mètode que serveix per mesurar la concentració de CO₂ i O₂, en un punt de mesura, durant 15 segons. Un cop feta la lectura, els valors es guarden de forma automàtica amb la data i l’hora de realització.

Si es desitja incrementar el temps de lectura es pot fer prement .

Figura 4.5: Pantalla model d’operació (1).

• Continu: mètode per fer lectures seguides de la concentració de CO₂i O₂, del punt de mesura, els valors es guarden de forma automàtica, en un arxiu, cada 10 segons. La mesura es pot parar en tot moment prement amb .

Figura 4.6: Pantalla model d’operació (2)

* Canviar l'hora i el dia:

És la següent pantalla que apareix després de triar el mètode de funcionament. A la part inferior de la pantalla es mostra la data i l’hora. Per confirmar que es vol realitzar un canvi s’ha de prémer .

Per escollir la següent xifra quan s’indica de forma correcta el dia, confirmar les dades amb . Per anar al menú de mesura prémer .

Figura 4.7: Pantalla dia i hora

* Calibració:

S’ha de tenir en compte que hi ha quatre punts de calibració que s’han de realitzar de la següent forma.

• 0,0% O₂ :Per realitzar el 0% d’oxigen s’ha de connectar l’aparell a una sortida de N₂ ja que es necessita un gas que no contingui oxigen. La sortida de N₂ es troba en el laboratori de química instrumental de l'EPSEM.

Figura 4.8: Ubicació de la sortida de N₂ en el laboratori de química instrumental de l'EPSEM.

Iniciar la mesura amb el botó i esperar fins que l’aparell acabi de fer la lectura. El valor mesurat s’arxiva i a la pantalla hi torna a sortir 0%.

Per seguir la calibració prémer i per tornar al menú .

Figura 4.9: Pantalla calibració 0,0% O₂.

• 20,9% O₂:La calibració es realitza amb l’aire de l’ambient. Per iniciar la calibració prémer el botó . Mentre la pantalla estigui parpellejant significa que l’aparell està mesurant. El valor s’arxiva i a la pantalla i torna a sortir 20,9%.

Per seguir la calibració prémer i per tornar al menú.

Figura 4.10: Pantalla calibració 20,9%O₂ .

• 0,0% CO₂ : S’ha de calibrar amb un gas zero que no contingui CO₂, per aquest motiu es torna a utilitzar el N₂ .

Per iniciar la calibració prémer . Mentre la pantalla estigui parpellejant significa que l’aparell està mesurant. El valor s’arxiva i a la pantalla i torna a sortir 0%.

Per seguir la calibració prémer i per tornar al menú .

Figura 4.11: Pantalla calibració 0,0% CO₂ .

• 100% CO₂ : Connectar l’aparell en una sortida del gas prova, de CO₂del 100%.

Per iniciar la calibració prémer . Mentre la pantalla estigui parpellejant significa que l’aparell està mesurant. El valor s’arxiva i a la pantalla i torna a sortir 100%.

Per tornar al menú prémer .

Figura 4.12: Pantalla calibració 100,0% CO₂.

* Idioma:

Aquí es pot triar l’idioma en que es vulgui que operi l’aparell (alemany, anglès, francès, espanyol, italià, holandès, polac, finlandès, suec, rus i japonès). Per confirmar que es desitja fer una modificació prémer .

A la part inferior de la pantalla es mostra l’idioma actual i per sobre de l’idioma es mostra una línia negra amb el botó es pot triar un altre idioma. Per confirmar-lo prémer el botó .

Per tornar al menú prémer .

Figura 4.13: Pantalla idioma.

- Realitzar una mesura:

Col•locar l’aparell de mesura en el punt de mostreig desitjat de la columna, on inicialment cal obrir la protecció de l’agulla.

Prémer i esperar 15 segons perquè faci la lectura.

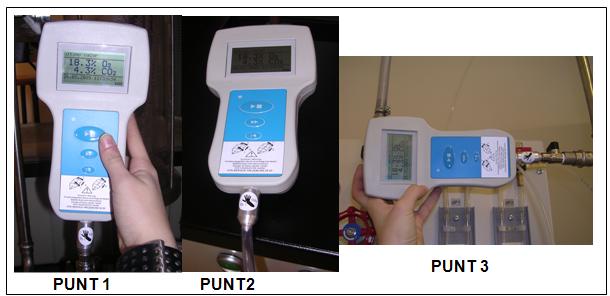

Figura 4.14: Exemples de presa de mostres en el PUNT 1, PUNT 2 i PUNT 3.

- Apagar l’aparell:

Per apagar-lo només cal prémer durant 3 segons el botó i assegurar-se de que l’agulla estigui protegida per la protecció.

Figura 4.15: Protecció de l’agulla.
