3. CÀLCUL D'INTERCANVIADORS DE CALOR DE TUBS CONCÈNTRICS
3.5. DIAGRAMES DE DISTRIBUCIÓ DE TEMPERATURA
Les equacions de balanç tèrmic són les següents:
q = W1 · Cp1 · (T1i -T10) = C1·∆T1
q = W2 · Cp2 · (T20 - T2i) = C2·∆T2
On (amb unitats del Sistema Internacional (SI)):
q = calor que es transmet d'un fluid a un altre (J/s)
W1 = cabal màssic del fluid calent (1) (Kg/s)
W2 = cabal màssic del fluid fred (2) (Kg/s)
Cp1= capacitat calorífica del fluid calent (1) (J/Kg·K)
Cp2 = capacitat calorífica del fluid fred (2) (J/Kg·K)
T1i= temperatura inicial del fluid calent (1) (K)
T10 = temperatura final del fluid calent (1) (K)
T 2i = temperatura inicial del fluid fred (2) (K)
T20 = temperatura final del fluid fred (2) (K)
On C1 i C2 són capacitats calorífiques totals:
C1= W1 · Cp1
C2= W2 · Cp2
|
(1)
(2)
(11)
(12)
|
Si s'igualen les equacions (1) i (2) :
|
(13) |
CONFIGURACIÓ A CONTRACORRENT
- Si C1 > C2 llavors ∆T1< ∆T2
- Si C1 < C2 llavors ∆T1> ∆T2
- Si C1 = C2 llavors ∆T1= ∆T2

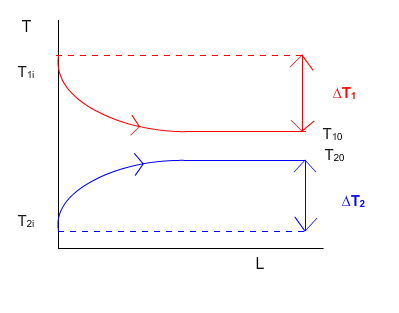

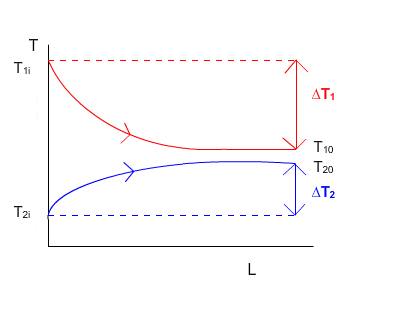

CONFIGURACIÓ EN PARAL·LEL
- Si C1 > C2 llavors ∆T1< ∆T2
- Si C1 < C2 llavors ∆T1> ∆T2
- Si C1 = C2 llavors ∆T1= ∆T2
