3. PRESENTACIÓN DE LA PLANTA
En la planta piloto podemos ver el funcionamiento de un secador de sólidos industrial por convección pero a pequeña escala. Esta nos permite estudiar la velocidad de secado de diferentes materiales y la variación del proceso de secado en función de diferentes velocidades del aire y su relación con la potencia calefactora.

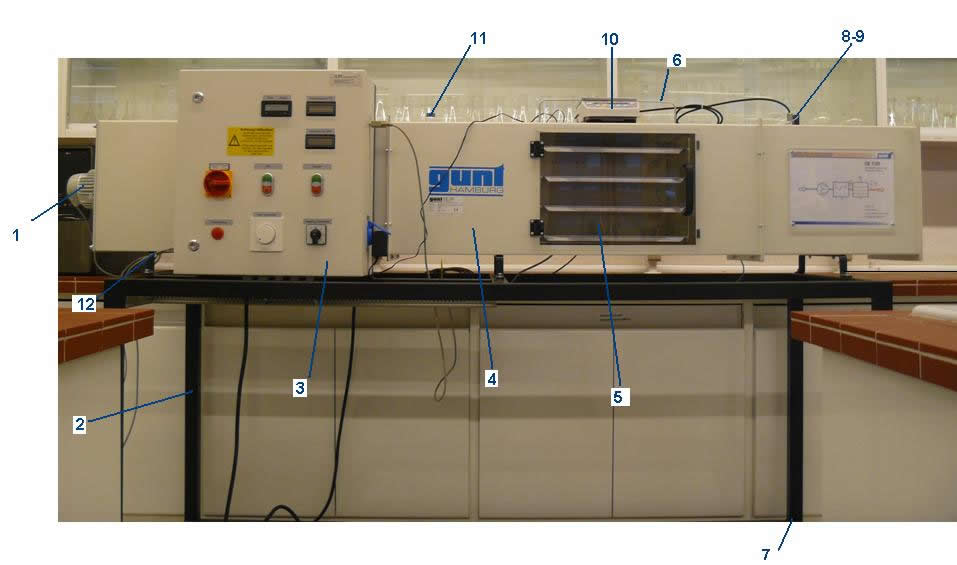

En la siguiente imagen podemos ver cada una de las partes del aparato:
Donde:
| 1) Ventilador |
5) Tapa trasparente |
9) Registro del sensor de temperatura/ humedad |
| 2) Carcasa |
6) Soporte de material a secar con bastidor |
10) Balanza digital |
| 3) Armario de mando |
7) Tornillo de compensación |
11) Temperatura T1-sensor de humedad  1 |
| 4) Canal de secado con ventana |
8) Anemómetro |
12) Conexión del elemento calefactor |
El equipo tiene unas medidas de 2540 x 750 x 1350 mm. El peso aproximado es de 125 Kg. La alimentación eléctrica es de 230 V/50-60 Hz/1 fase.
Si observamos cada uno de los elementos del secador con detalle, podemos observar las diferentes partes:

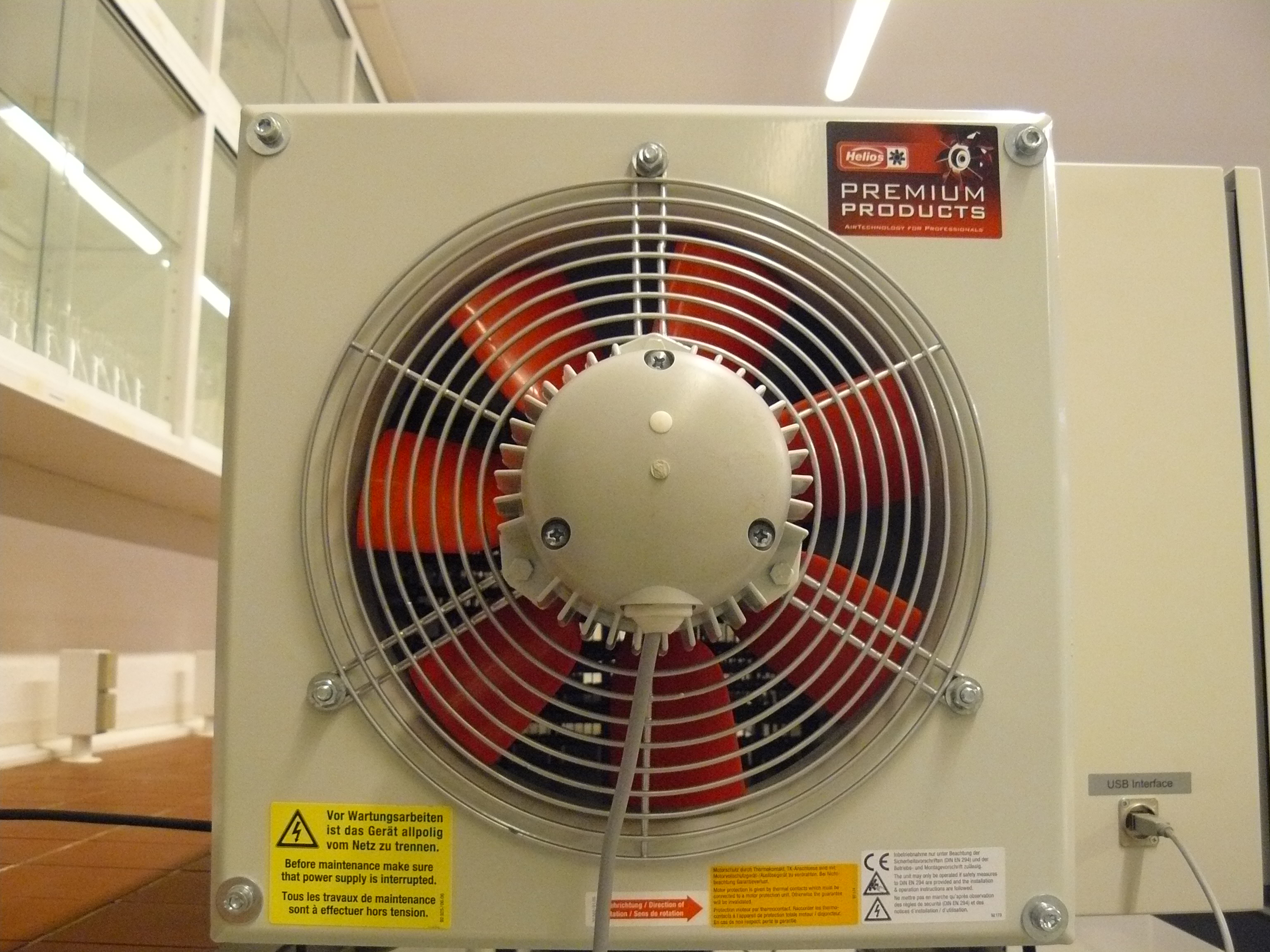

• El ventilador (1) tiene un número de revoluciones máximo de 950 rpm y una potencia máxima de transporte de 700 m3/h. Tiene un consumo de potencia de 33 W y un consumo de corriente de 0.2 A. Siempre ha de conectarse antes el ventilador que el calefactor. Estos dos se conectan por el armario de mando.

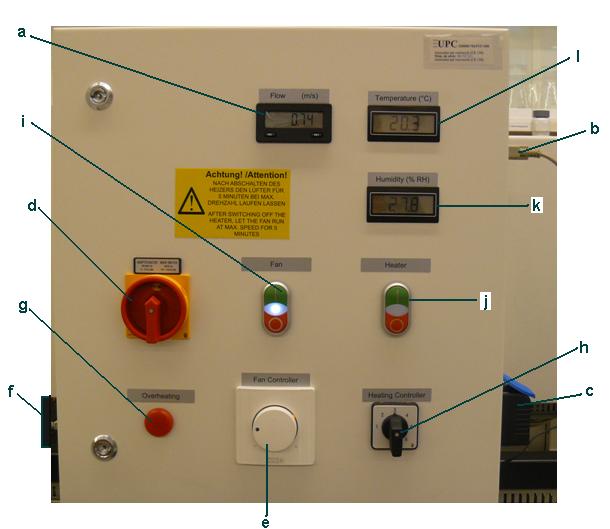

• Desde el Armario de mando (3) podemos ver los diferentes valores de temperatura, humedad relativa y velocidad del aire que vamos obteniendo a medida que avanza el experimento.
Donde:
| a) Velocidad del aire en el canal (m/s) |
e) Interruptor de conexión/desconexión para el ventilador |
i) Conmutador escalonado para potencia calefactora |
| b) Temperatura T1/T2 |
f) Interruptor de conexión/desconexión para el calefactor |
j) Conector USB para registrar los datos con el ordenador |
| c) Humedad relativa del aire 1/2 |
g) Indicador de sobrecalentamiento |
k) Conexión para la balanza |
| d) Interruptor principal |
h) Control del número de revoluciones del ventilador |
l) Base del enchufe de red |
El calefactor tiene una potencia entre 500 y 3500 W.

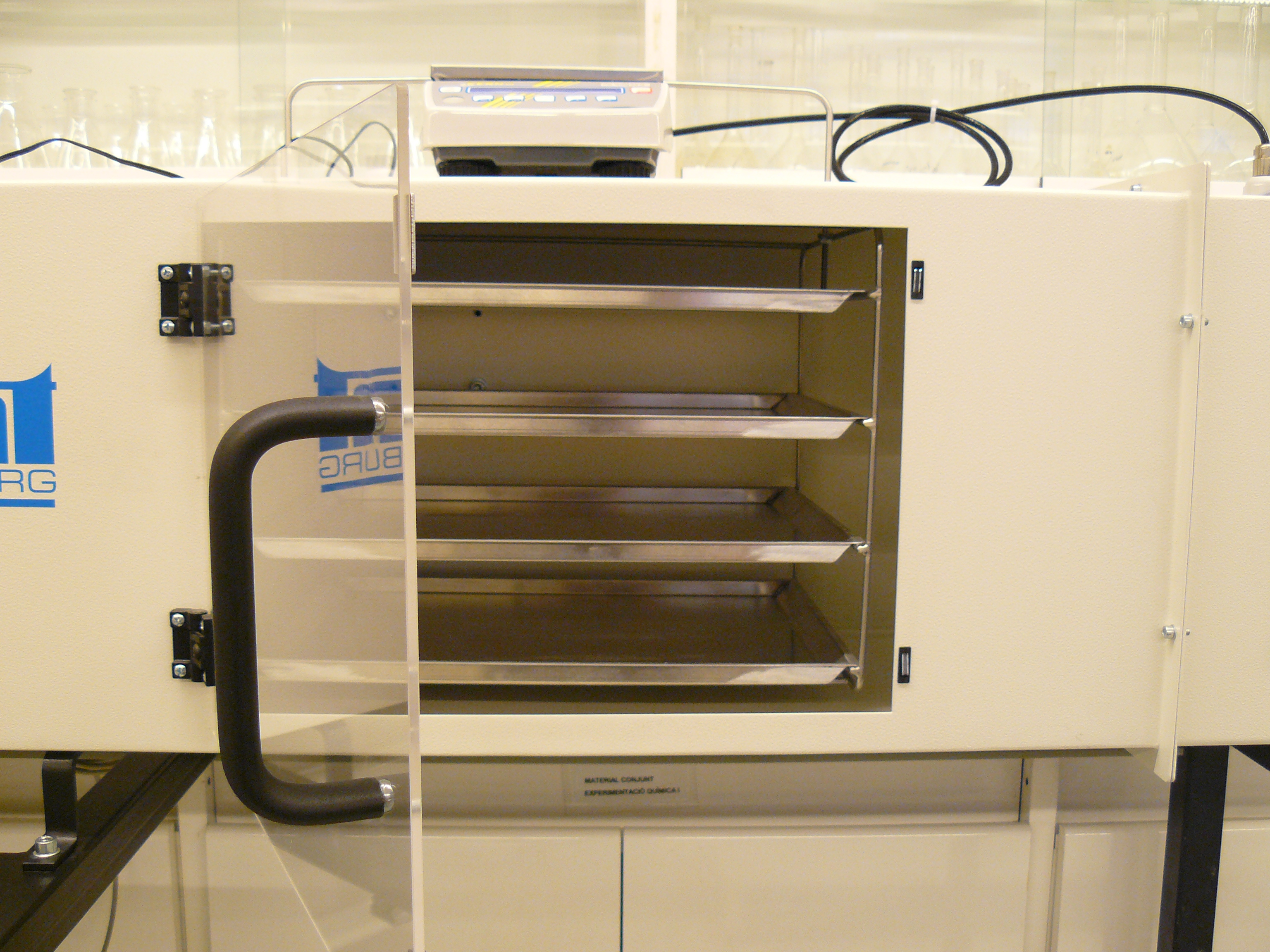

• En el canal de secado con ventana (4) es donde se produce la operación de secado del material. El material sólido está colocado en las bandejas y en todo momento se puede mirar por la tapa trasparente (5). Las bandejas están colocadas con unos soportes de material a secar con bastidor (6) que están en todo momento colocadas encima de la balanza (10) para controlar su peso.
El canal de secado (4) tiene unas medidas de 2540 x 390 x 390 mm y las medidas interiores son de 350 x 350 mm.
Hay un total de 4 bandejas de secado que tienen unas medidas de 400 x 300 x 15 mm y que estan hechas de AlMg3.

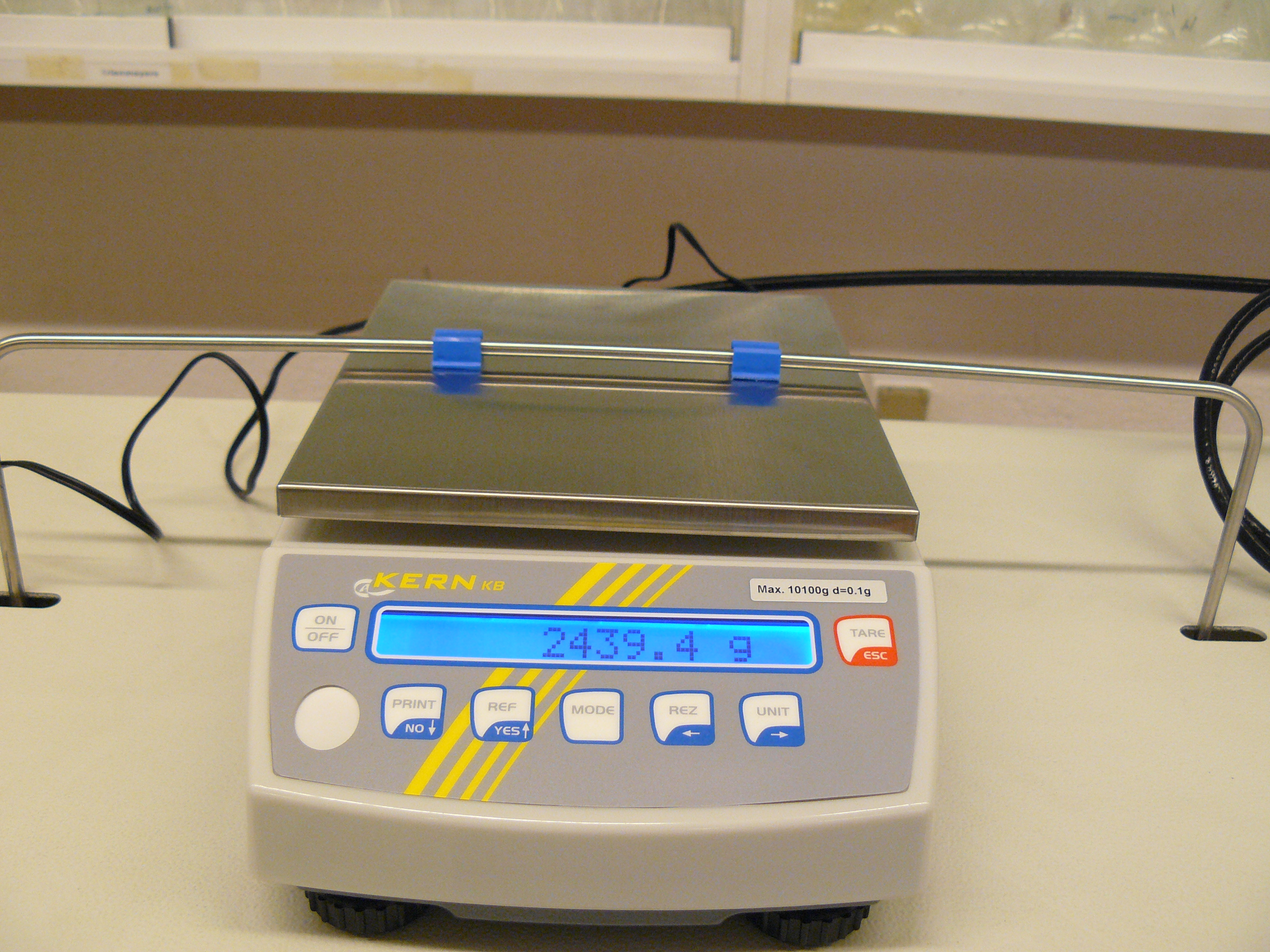

La balanza digital (10) tiene un rango de medida de entre 5 a 8000g. La resolución es de 0.1 g. Con esta se mide la disminución de peso que experimenta el material durante el proceso de secado. La balanza se puede tarar directamente mediante un pulsador existente en la balanza o bien con el software de GUNT CE 130.
• El anemómetro (8) mide la velocidad del aire al final del canal de secado, con un rango de medida de 0.2-2.5 m/s. La temperatura de servicio del fluido es de -20 a +85 ºC. La precisión de medida es de
(5% del valor medido + 0,4% del rango de medida).
El sensor de temperatura y humedad (9 y 11) registra la temperatura y la humedad relativa del aire antes y después de las bandejas del material a secar. Los valores medidos se muestran en el armario de mando mediante visualizadores digitales. El cuadro de control tiene un rango de medida de 0 a 100 % de humedad relativa. Es necesario considerar el campo de trabajo:
a 23 ºC
2,0%R.H. (40-60%R.H)
a 23 ºC 2,5%R.H. (restante campo de trabajo)

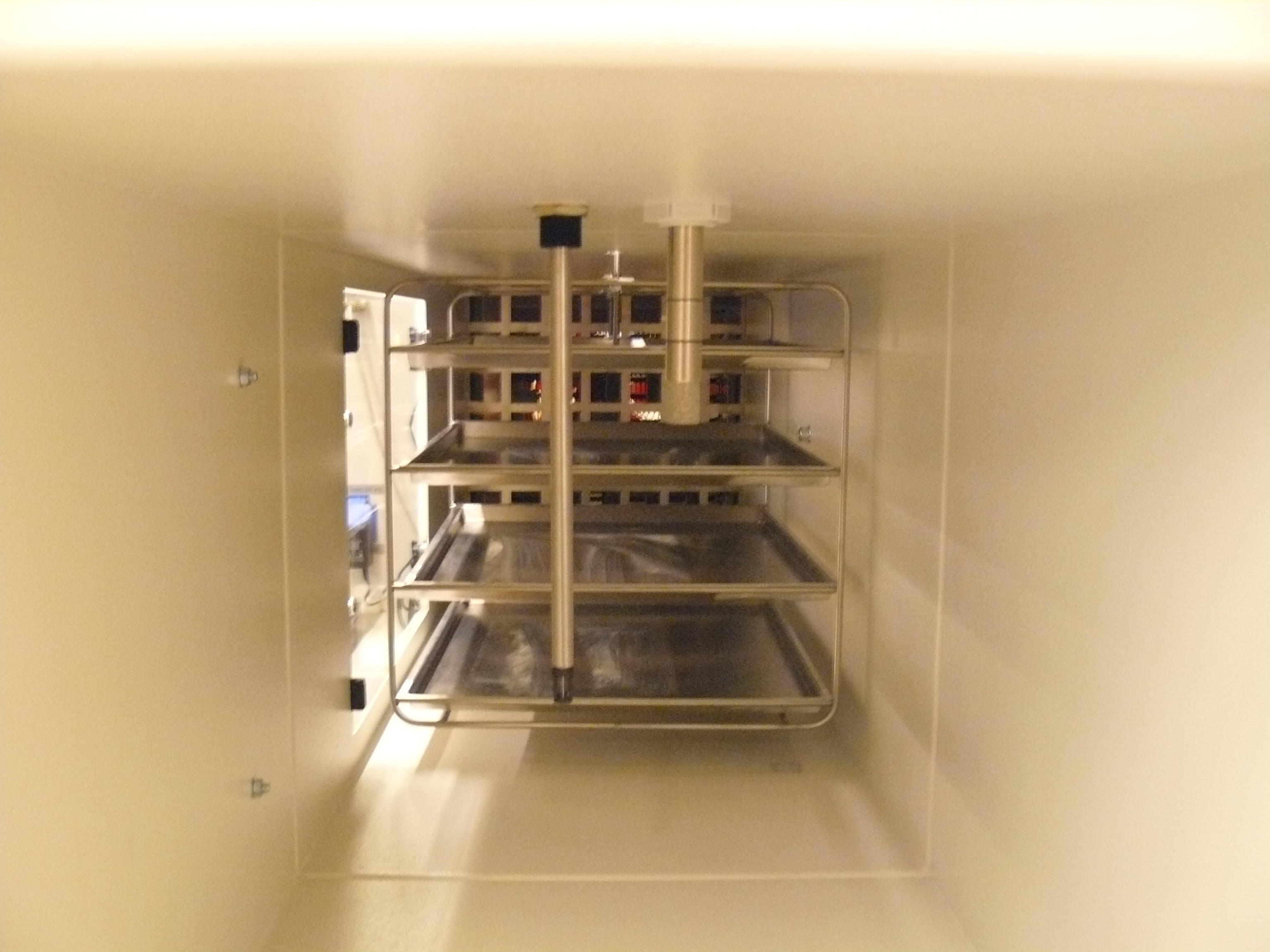

A continuación se muestra una imagen del sensor de temperatura/humedad (derecha) y del anemómetro (izquierda):
