3. PRESENTACIÓ DE LA PLANTA
En la planta pilot podem veure el funcionament d'un assecador de sòlids industrial per convecció però a petita escala. Aquesta ens permet estudiar la velocitat d'assecat de diferents materials i la variació del procés d'assecat en funció de diferents velocitats de l'aire i potències calefactores.

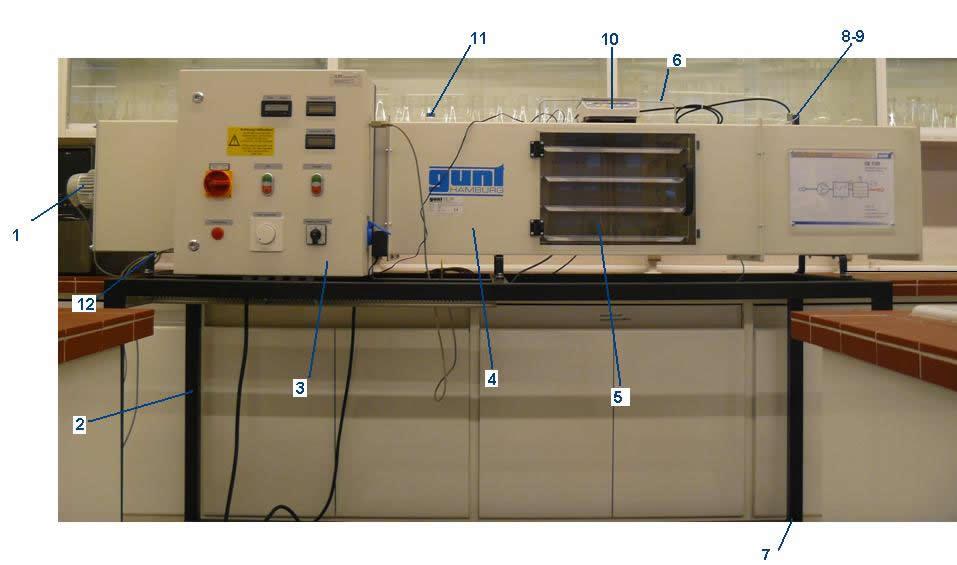

En la següent imatge podem veure cada una de les parts de l'aparell:
On:
| 1) Ventilador |
5) Tapa transparent |
9) Registre del sensor de temperatura/ humitat |
| 2) Carcassa |
6) Suport de material a assecar amb bastidor |
10) Balança digital |
| 3) Armari de comandament |
7) Cargol de compensació |
11) Temperatura T1-sensor d'humitat  1 |
| 4) Canal d'assecat amb finestra |
8) Anemòmetre |
12) Connexió de l'element calefactor |
L'equip té unes mides de 2540 x 750 x 1350 mm. El pes aproximat és de 125 Kg. L'alimentació elèctrica és de 230 V/50-60 Hz/1 fase.
Si observem cada un dels elements de l'assecador al detall, podem observar les diferents parts:

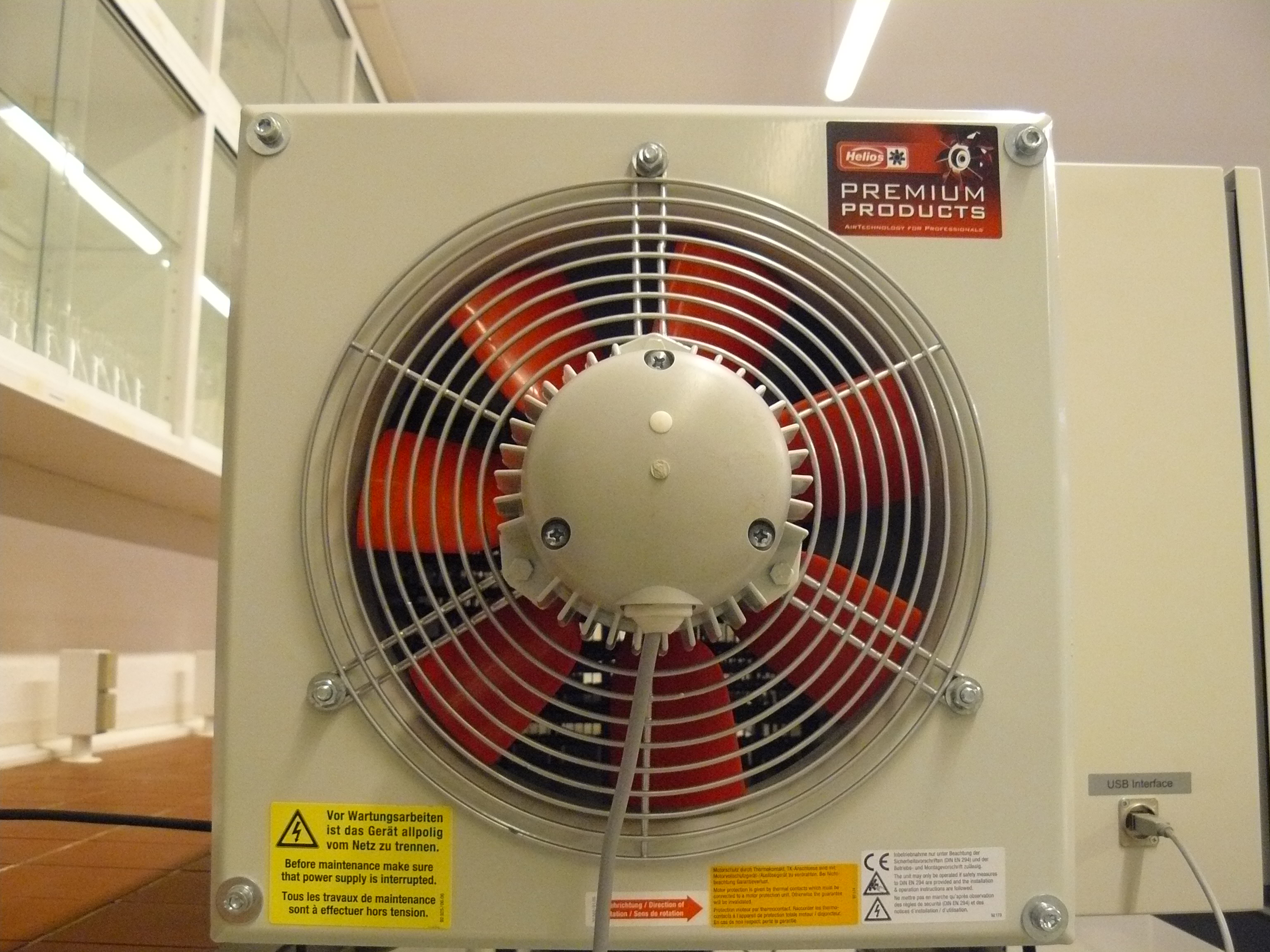

• El ventilador (1) té un número de revolucions màxim de 950 rpm i una potència màxima de transport de 700 m3/h. Té un consum de potència de 33 W i un consum de corrent de 0.2 A. Sempre s'ha de connectar abans el ventilador que el calefactor. Aquests dos es connecten per l'armari de comandament.

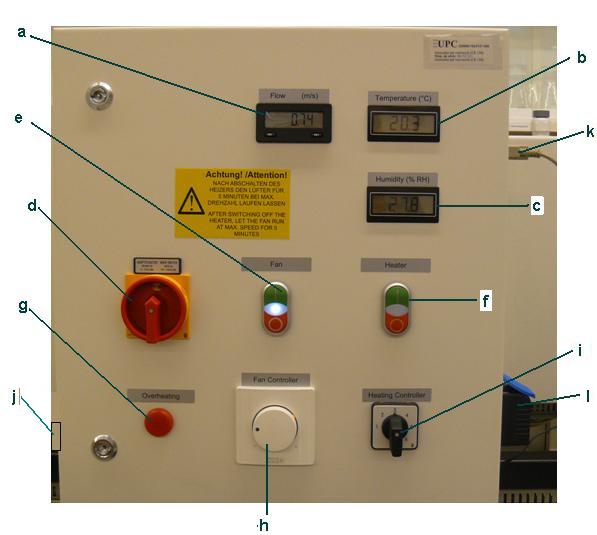

• Des de l' Armari de comandament (3) podem veure els diferents valors de temperatura, humitat relativa i velocitat de l'aire que anem obtenint a mesura que avança l'experiment.
On:
| a) Velocitat de l'aire en el canal (m/s) |
e) Interruptor de connexió/desconnexió pel ventilador |
i) Commutador esglaonat per potència calefactora |
| b) Temperatura T1/T2 |
f) Interruptor de connexió/desconnexió pel calefactor |
j) Connector USB per registrar les dades amb l'ordinador |
| c) Humitat relativa de l'aire 1/2 |
g) Indicador de sobreescalfament |
k) Connexió per la balança |
| d) Interruptor principal |
h) Control del número de revolucions del ventilador |
l) Base de l'endoll de xarxa |
El calefactor té una potència entre 500 i 3500 W.

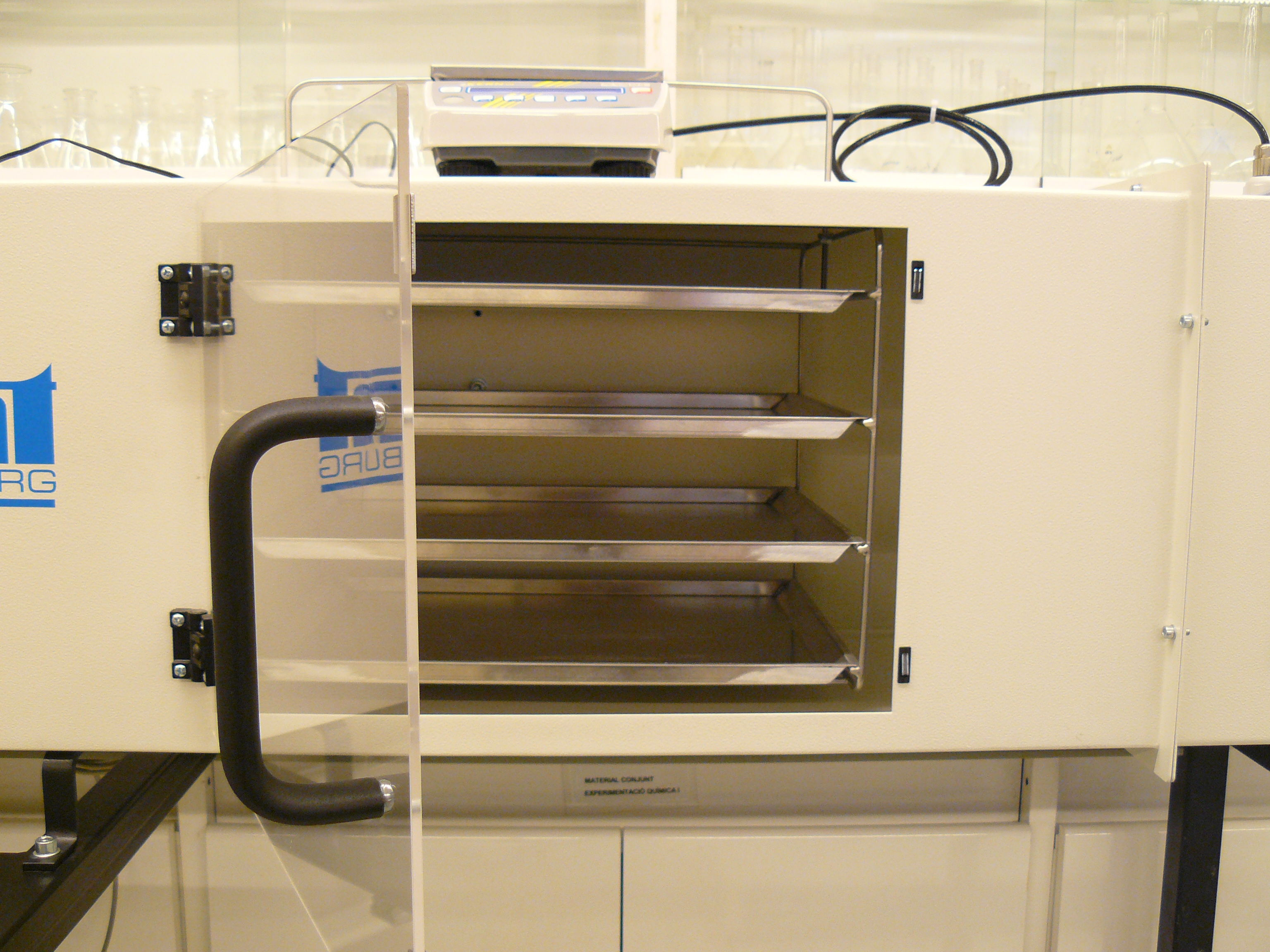

• En el canal d'assecat amb finestra (4) és on es produeix l'operació d'assecat del material. El material sòlid està col·locat a les safates i en tot moment es pot mirar per la tapa transparent (5). Les safates estan col·locades amb uns suports de material a assecar amb bastidor (6) que estan en tot moment col·locats a sobre de la balança (10) per controlar el seu pes.
El canal d'assecat (4) té unes mides de 2540 x 390 x 390 mm i les mides interiors són de 350 x 350 mm.
Les safates d'assecat tenen unes mides de 400 x 300 x 15 mm i en total n'hi ha 4 d'aquestes. Estan fetes d' AlMg3.

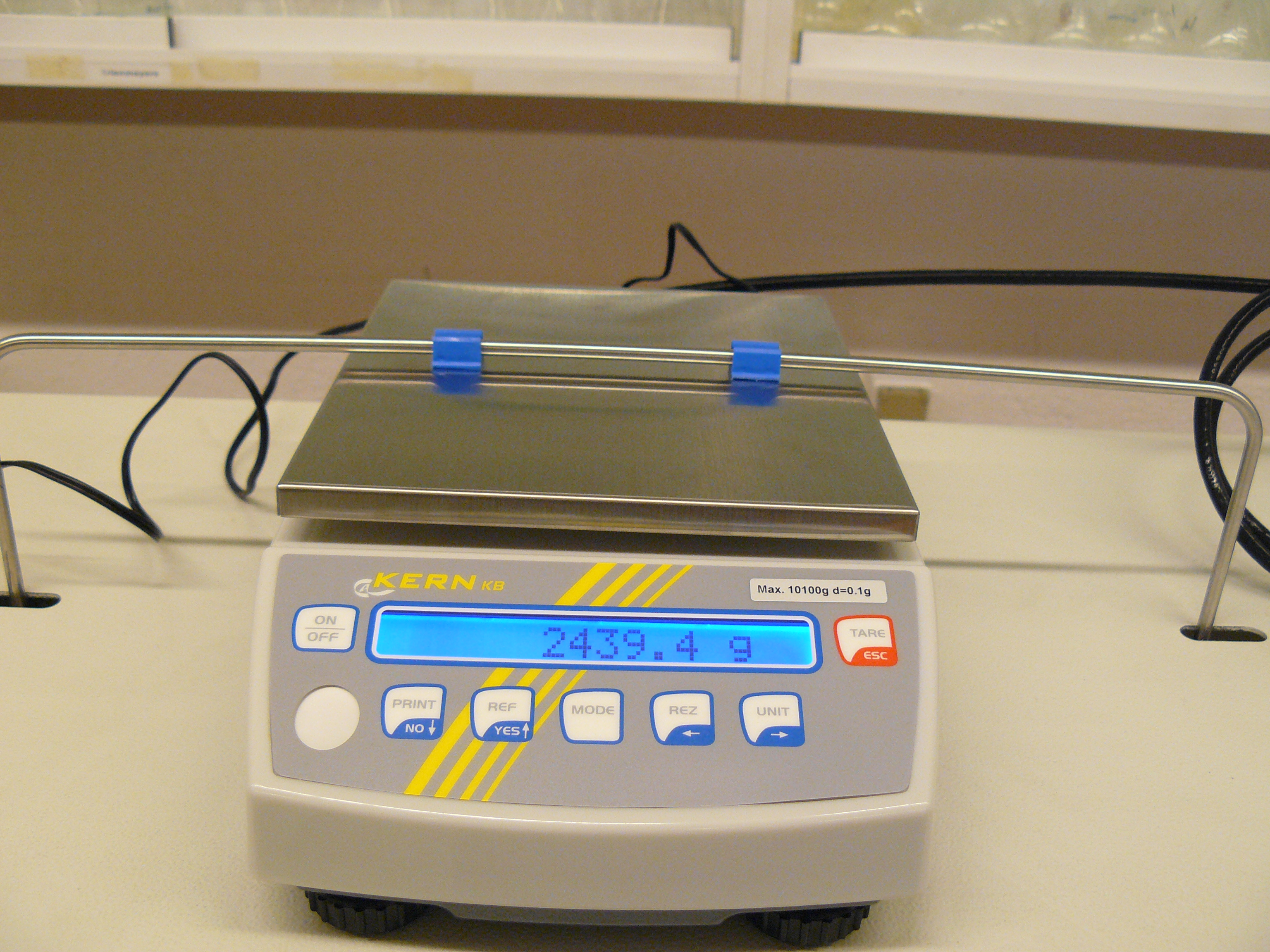

La balança digital (10) té un rang de mesura d'entre 5 a 8000g. La resolució és de 0.1 g. Amb aquesta es mesura la disminució de pes que experimenta el material a assecar durant el procés d'assecat. La balança es pot tarar directament per mitjà d'un polsador existent en la balança o bé a través del software de GUNT CE 130.
• L'anemòmetre (8) mesura la velocitat de l'aire al final del canal d'assecat, amb un rang de mesura de 0.2-2.5 m/s. La temperatura de servei del fluid és de -20 a +85 ºC. La precisió de mesura és de
(5% del valor mesurat + 0,4% del rang de mesura).
El sensor de temperatura i humitat (9 i 11) registra la temperatura i la humitat relativa de l'aire abans i després de les safates pel material a assecar. Els valors mesurats es mostren en l'armari de comandament per mitjà de visualitzadors digitals.Té un rang de mesura de 0 a 100 % d'humitat relativa. Considerar el camp de treball:
a 23 ºC
2,0%R.H. (40-60%R.H)
a 23 ºC 2,5%R.H. (restant camp de treball)

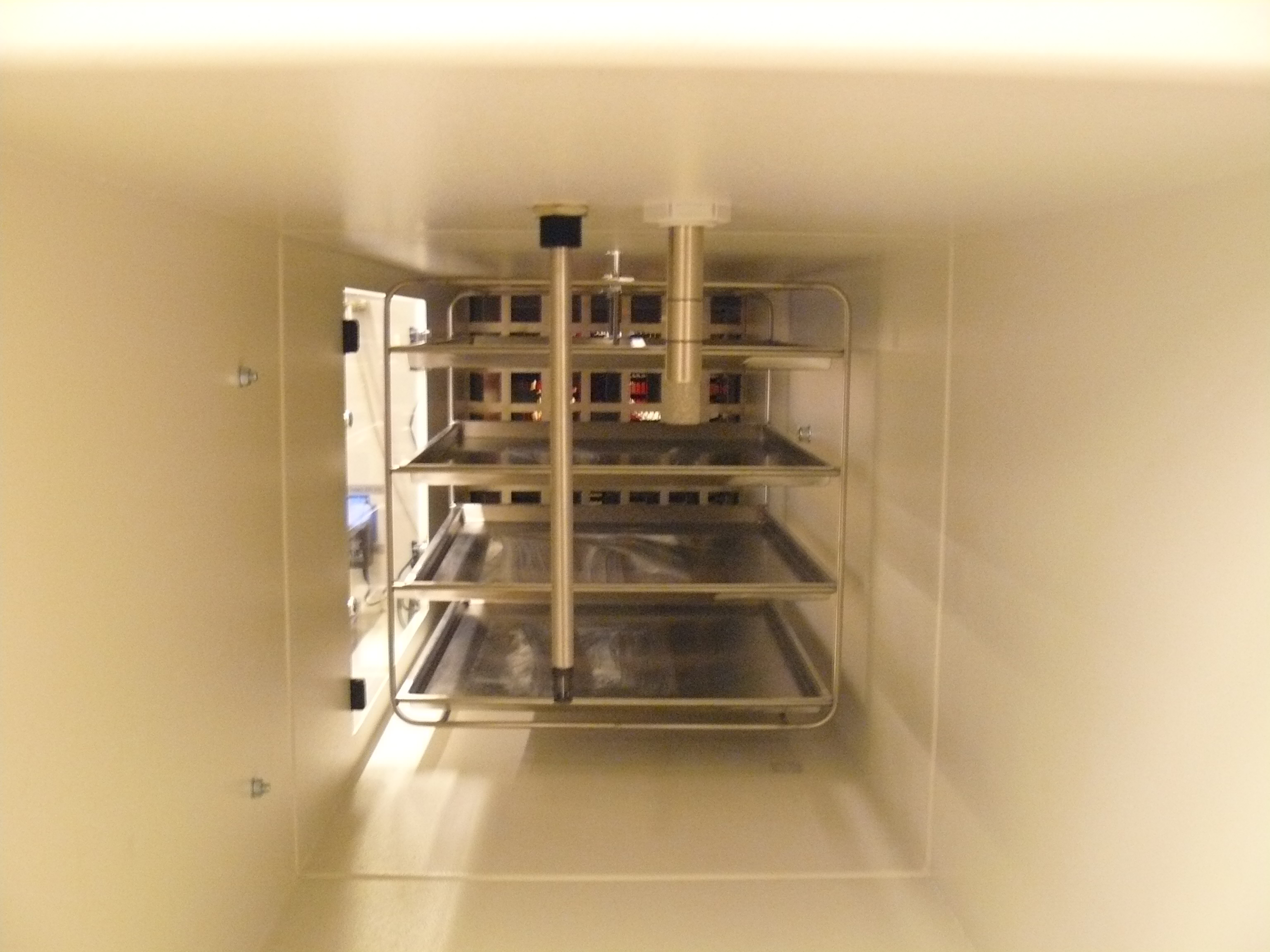

A continuació es mostra una imatge del sensor de temperatura/humitat (dreta) i de l'anemòmetre (esquerre):
En el següent vídeo podem veure les diferents parts de la planta pilot:
